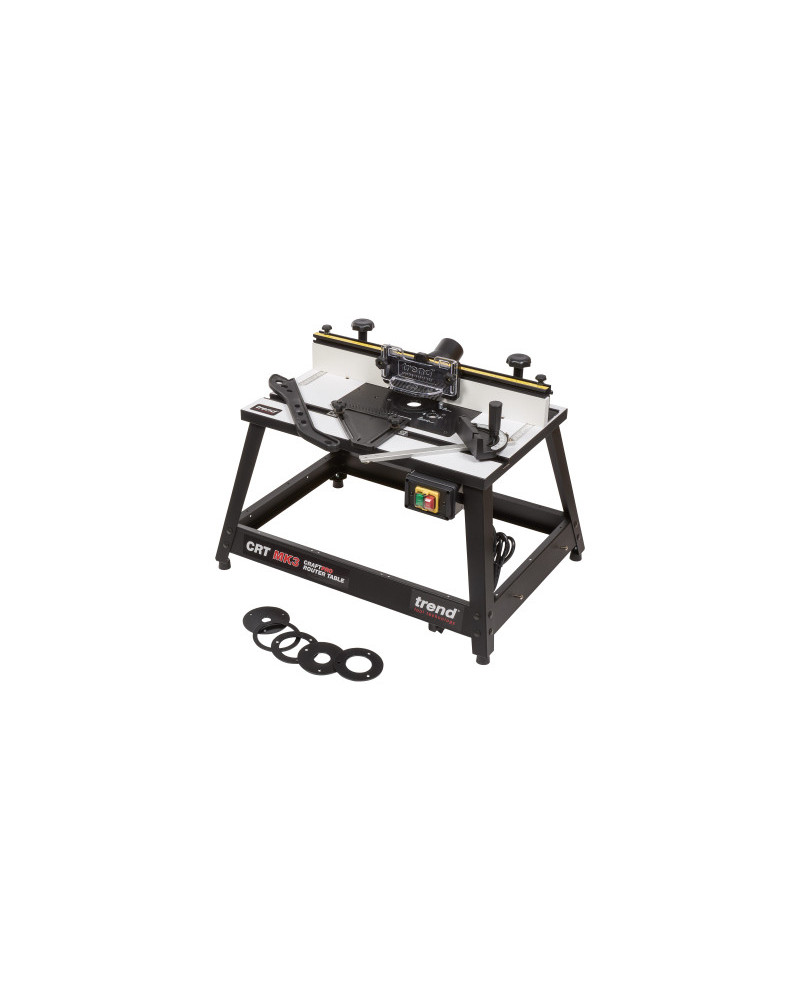

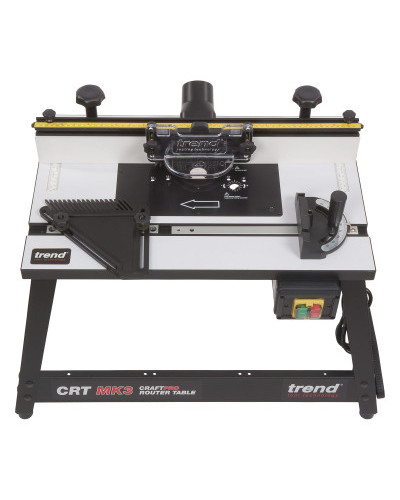

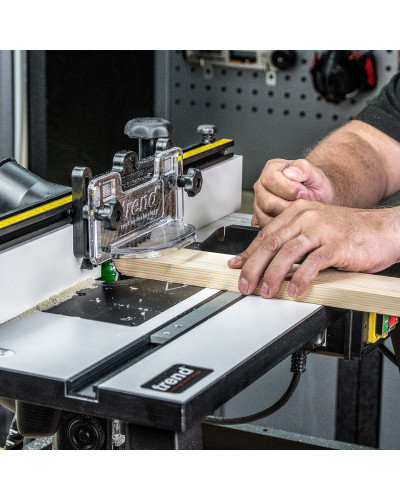

Table pour défonceuse Trend CRT/MK3

La Trend CRT/MK3 est une table pour défonceuse d’établi conçue pour transformer une défonceuse compatible en véritable poste de travail stationnaire. Son format compact permet de l’installer sur un établi tout en offrant une surface de travail stable pour le profilage, le calibrage, le travail en série et de nombreuses opérations de fraisage.

Elle associe un plateau de 610 × 405 mm, une plaque d’insertion en aluminium de 6,35 mm, un guide arrière réglable, des presseurs, une aspiration intégrée et un interrupteur de sécurité à manque de tension.

Pourquoi utiliser une table pour défonceuse ?

Monter une défonceuse sous table permet de travailler avec la fraise fixe et de déplacer la pièce contre le guide. Cette configuration est particulièrement intéressante pour :

• le profilage de chants ;
• la réalisation de moulures ;
• le calibrage de pièces ;
• les rainures et feuillures ;
• le travail en série ;
• certaines opérations de panneautage ;
• les pièces de dimensions réduites difficiles à maintenir avec une défonceuse tenue à la main.

La table facilite aussi la répétabilité lorsque plusieurs pièces doivent recevoir le même usinage.

Plateau de 610 × 405 mm

Le plateau mesure 610 × 405 mm pour une épaisseur de 26 mm. Sa surface offre un appui suffisant pour de nombreux travaux tout en conservant un format adapté à une installation sur établi.

La hauteur totale de la table est d’environ 410 mm.

Plaque aluminium de 6,35 mm

La défonceuse se fixe sous une plaque en aluminium anodisé de 6,35 mm. Trend utilise cette épaisseur afin de limiter la flexion ou l’affaissement, notamment avec les défonceuses les plus lourdes.

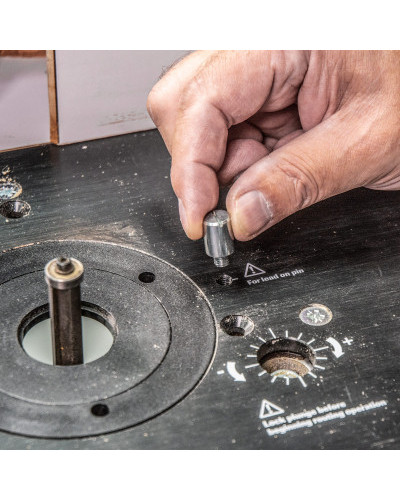

La plaque possède également une ouverture destinée au réglage en hauteur depuis le dessus de la table avec les défonceuses et systèmes de réglage compatibles.

Attention : le dispositif de réglage en hauteur lui-même n’est pas fourni avec la CRT/MK3. Certains modèles Trend, comme les défonceuses prévues à cet effet, disposent de leur propre système.

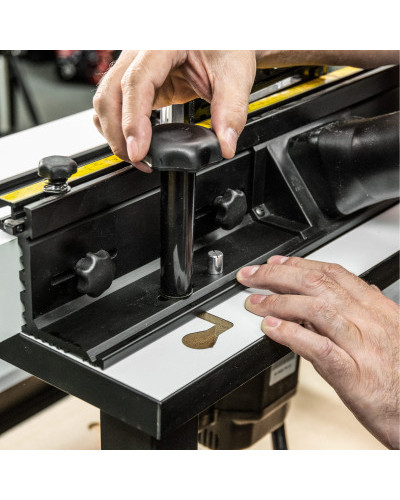

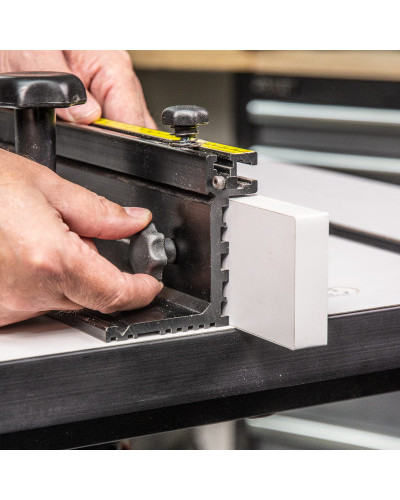

Guide arrière réglable

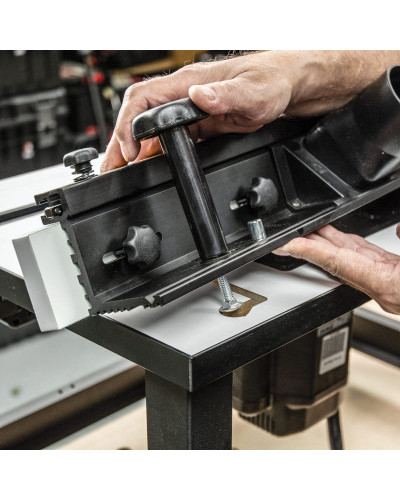

Le guide arrière mesure environ 68 mm de hauteur. Il permet de guider la pièce pendant l’usinage et peut être réglé selon le diamètre de la fraise et la quantité de matière à enlever.

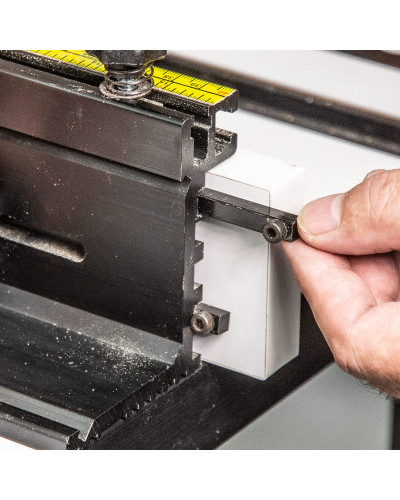

Les joues de guide ajustables permettent de réduire l’ouverture autour de la fraise afin d’améliorer le soutien de la pièce.

Capacité des fraises

Ces valeurs correspondent aux capacités mécaniques publiées par Trend. Le diamètre réellement utilisable dépend également de la défonceuse, de la pince, de la vitesse de rotation et des recommandations du fabricant de la fraise.

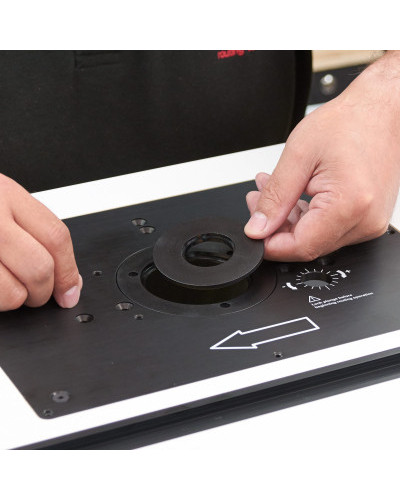

Bagues d’insertion fournies

Plusieurs bagues d’insertion permettent d’adapter l’ouverture de la table à la fraise utilisée.

Trend indique les diamètres suivants :

• 83 mm ;
• 68 mm ;
• 54 mm ;
• 35 mm ;
• 31,8 mm ;
• 67,5 mm ;
• 20 mm.

Utilisez autant que possible la bague laissant une ouverture adaptée autour de la fraise afin de conserver un bon soutien de la pièce.

Aspiration des copeaux et poussières

La table dispose d’une sortie d’aspiration intégrée au guide arrière, avec une ouverture d’environ 57 mm.

Une aspiration efficace est particulièrement importante avec une défonceuse sous table : les fraises peuvent produire rapidement une quantité importante de copeaux et de poussières.

Le raccordement doit être adapté au flexible et au système d’aspiration utilisés.

Interrupteur de sécurité à manque de tension

La CRT/MK3 est livrée avec un interrupteur NVR à manque de tension. Ce système évite que la défonceuse redémarre automatiquement après une coupure de courant.

La défonceuse doit être installée conformément aux recommandations de Trend et son propre interrupteur doit être compatible avec une utilisation sous table.

Quelles défonceuses sont compatibles avec la CRT/MK3 ?

La CRT/MK3 utilise le système de perçage Trend Base Configuration pour plusieurs défonceuses Trend compatibles. Certaines machines d’autres marques peuvent également être installées, mais il peut être nécessaire de repercer la plaque d’insertion.

Trend recommande de vérifier la compatibilité modèle par modèle. Une défonceuse pouvant être physiquement fixée sous la table n’est pas nécessairement adaptée à un usage stationnaire dans toutes les configurations.

En cas de doute sur votre défonceuse, contactez-nous avec sa marque et sa référence exacte avant de modifier la plaque.

Montage de la défonceuse sous table

Le principe de montage consiste à fixer la semelle de la défonceuse sous la plaque aluminium.

1. Débranchez la défonceuse.
2. Retirez la plaque d’insertion de la table.
3. Présentez la semelle de la défonceuse sous la plaque.
4. Utilisez les perçages prévus lorsque la machine est directement compatible.
5. Pour une machine nécessitant une adaptation, reportez précisément les trous de fixation avant tout perçage.
6. Utilisez des vis adaptées et assurez-vous qu’aucune tête ne dépasse sur la surface de la plaque.
7. Replacez la plaque et vérifiez sa planéité avant utilisation.

La table est livrée avec un jeu de vis de fixation pour défonceuse.

Que contient la Trend CRT/MK3 ?

Caractéristiques techniques

Pour quels travaux utiliser la CRT/MK3 ?

Cette table de défonceuse est particulièrement adaptée à :

• la réalisation de moulures ;
• le profilage de chants ;

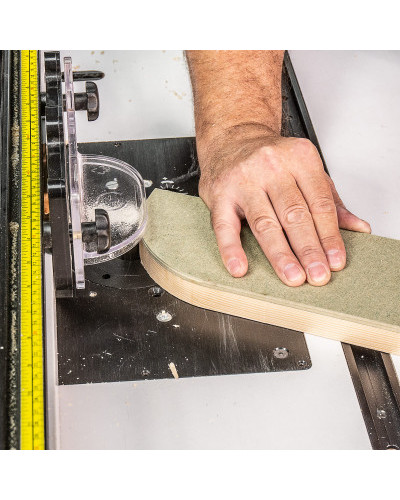

• le calibrage avec fraise à roulement ;
• les rainures et feuillures ;
• le corroyage léger des chants ;
• la fabrication répétitive de petites séries ;
• les travaux de panneaux ;
• les assemblages réalisés avec des fraises adaptées.

Conseils de sécurité

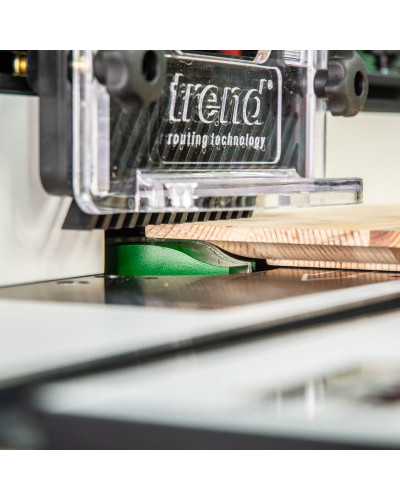

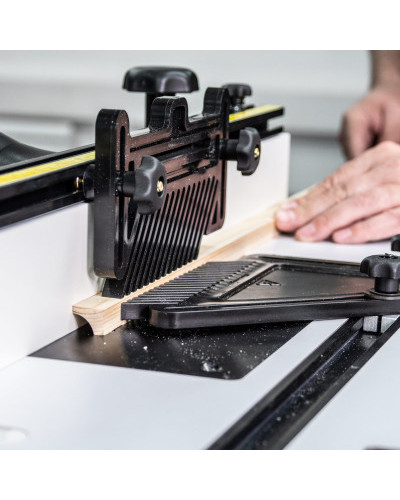

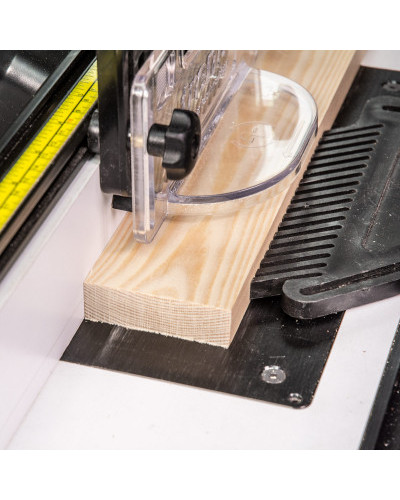

• Utilisez toujours le capot de protection et les presseurs lorsque l’opération le permet.
• Utilisez le poussoir pour maintenir les mains éloignées de la fraise.
• Travaillez dans le sens d’avance indiqué par Trend.
• Ne dépassez jamais la vitesse maximale autorisée pour la fraise.
• Adaptez la vitesse de la défonceuse au diamètre de la fraise.
• Vérifiez le serrage de la fraise et de la défonceuse avant chaque utilisation.
• Branchez une aspiration adaptée.
• Débranchez l’installation avant tout réglage ou changement de fraise.

Questions fréquentes

La défonceuse est-elle fournie avec la table ?

Non. La CRT/MK3 est une table pour défonceuse. La défonceuse doit être achetée séparément.

Quelles défonceuses Trend sont directement adaptées ?

Trend utilise son système de fixation TBC sur plusieurs défonceuses prévues pour ses tables, notamment les modèles T12 et T14. La compatibilité doit néanmoins être vérifiée selon la version exacte de la machine.

Peut-on installer une défonceuse d’une autre marque ?

Oui dans de nombreux cas, mais un reperçage de la plaque aluminium peut être nécessaire. Trend documente par exemple cette possibilité pour certains modèles Makita et AEG.

La Trend T7 est-elle compatible ?

Elle peut être adaptée, mais Trend précise que la T7 n’a pas été conçue à l’origine pour une utilisation sous table. Le montage peut nécessiter un reperçage et une configuration particulière de l’interrupteur.

Quel diamètre maximal de fraise peut être utilisé ?

Trend annonce une capacité maximale de 80 mm de diamètre, sous réserve que la fraise, la défonceuse et la vitesse utilisée soient compatibles avec cette dimension.

Une aspiration peut-elle être raccordée ?

Oui. La sortie d’aspiration du guide possède une ouverture d’environ 57 mm.

La table possède-t-elle un interrupteur de sécurité ?

Oui. La CRT/MK3/EURO est équipée d’un interrupteur NVR à manque de tension.

Peut-on régler la hauteur de fraise depuis le dessus ?

La plaque prévoit un passage permettant un réglage par le dessus avec les défonceuses et systèmes de réglage compatibles. Le dispositif de réglage n’est cependant pas fourni avec la table elle-même.

La table peut-elle être fixée à l’établi ?

Oui. Des supports de fixation sur établi sont fournis.
