Griffe d’entraînement lourde Ø25 pour mandrin 100 mm MAN100 / NOV100C

Griffe d’entraînement lourde Ø25 pour mandrin 100 mm MAN100 / NOV100C

Pensée pour le tournage de pièces plus lourdes ou de plus grand diamètre, cette griffe d’entraînement à couronne se serre directement dans les mâchoires de votre mandrin 4 mors de 100 mm. Vous conservez ainsi le mandrin sur le tour et pouvez tourner entre pointes sans déposer le mandrin, tout en profitant d’une empreinte de serrage plus large que la version compacte.

Diamètre de corps 25 mm, couronne de pointes Ø20 mm

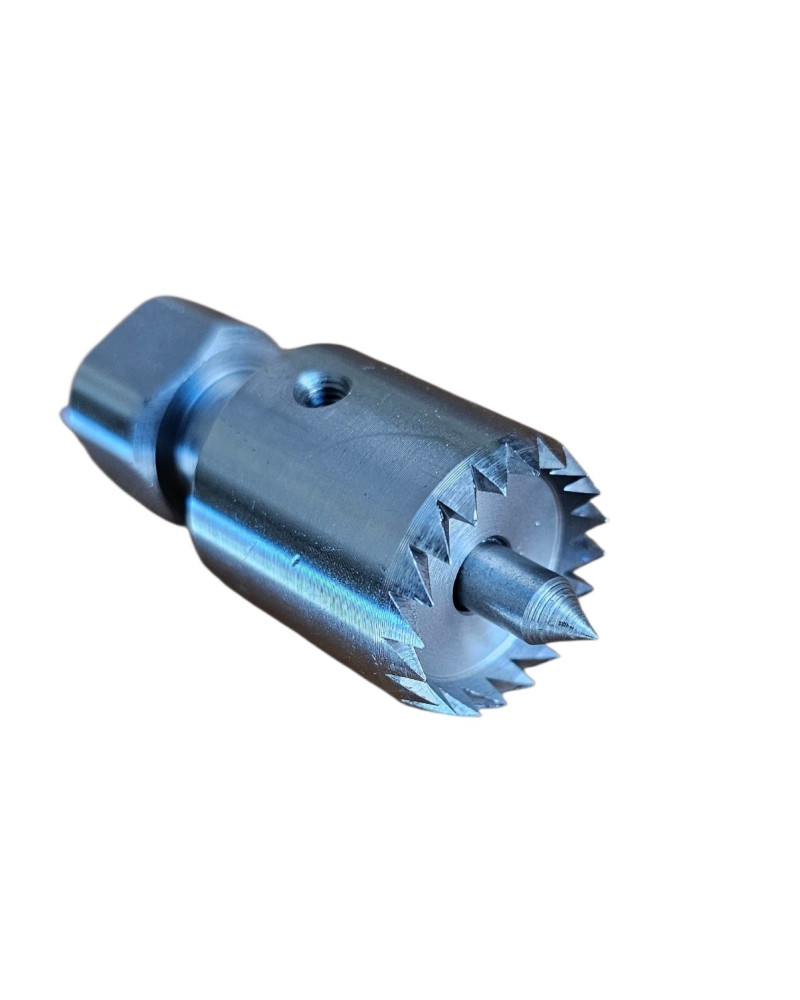

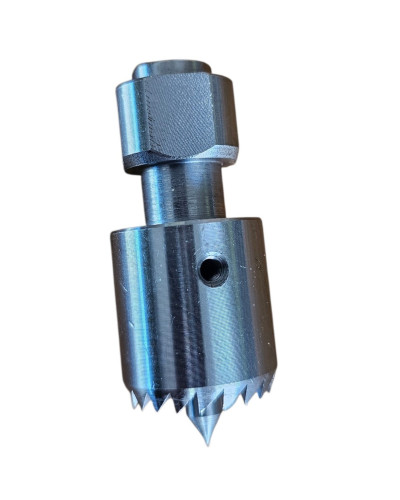

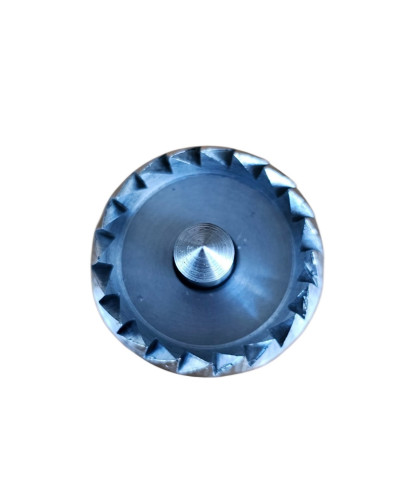

Le corps cylindrique de la griffe présente un diamètre d’environ 25 mm, ce qui lui permet d’être serré fermement par les mâchoires de mandrins 100 mm tout en offrant une grande surface de contact. En façade, une couronne de pointes de 20 mm de diamètre vient mordre dans le bois lorsque vous serrez par la contre-pointe : vous obtenez un entraînement très sûr, adapté aux ébauches de bols, de plateaux ou de grosses pièces en longueur.

Ce type de « crown drive center » est très apprécié pour les travaux où l’on souhaite une forte accroche sans multiplier les démontages de mandrin entre tournage entre pointes et prise en mords.

Tourner entre pointes sans retirer le mandrin

La griffe se comporte comme une pointe d’entraînement lourde, mais tenue par les mâchoires du mandrin et non par un cône Morse dans la broche. Les mors serrent le corps Ø25 mm, la pointe de centrage assure l’alignement initial de la pièce, et la couronne de pointes garantit l’entraînement dès que la contre-pointe exerce une pression suffisante.

Vous pouvez ainsi enchaîner les opérations :

• ébauche entre pointes avec la griffe ;
• prise en mandrin classique pour la finition ou le creusage ;
• Éventuel retour entre pointes si nécessaire, sans démonter le mandrin du nez de broche.

Compatible MAN100B, MAN100C et NOV100C

Cette griffe d’entraînement lourde est spécialement choisie pour fonctionner avec vos mandrins 100 mm Maison du Tournage :

• Mandrin 4 mors 100 mm MAN100B ;
• Mandrin 4 mors 100 mm MAN100C ;
• Mandrin 4 mors 100 mm NOV100C (profil compatible Nova / Record Power).

Le diamètre du corps (≈ 25 mm) et la forme de la portée sont adaptés à une tenue efficace dans les mâchoires standard de ces mandrins. Vous pouvez ainsi utiliser la même griffe sur vos différentes machines équipées de mandrins 100 mm.

Pour ébauches volumineuses et grosses pièces

Par rapport à une griffe compacte (Ø de corps autour de 13 mm), cette version lourde Ø25/20 mm est plus à l’aise sur :

• grosses ébauches de bols et saladiers ;
• blocs plus lourds ou de diamètre important ;
• pièces en longueur où l’on souhaite une empreinte plus large et une meilleure répartition de l’effort.

La couronne de pointes Ø20 mm laisse une empreinte un peu plus marquée, mais offre une accroche très sécurisante pour les gros travaux. Sur des petites pièces précieuses ou de faible section, vous pourrez préférer la griffe compacte si vous la proposez également.

Conseils d’utilisation et de sécurité

• Vérifiez que les mâchoires du mandrin serrent bien le corps Ø25 mm sur une hauteur suffisante, sans être en limite de course.
• Positionnez la pièce sur la pointe de centrage, puis augmentez progressivement la pression de la contre-pointe jusqu’à ce que la couronne de pointes morde dans le bois.
• Adaptez la vitesse de rotation au diamètre, au poids et à l’équilibrage de l’ébauche – en restant prudent sur les grosses pièces.
• Contrôlez régulièrement le serrage du mandrin et de la contre-pointe, en particulier en bois vert qui travaille et se tasse.
• Portez systématiquement vos EPI : écran facial ou lunettes, protection auditive, masque antipoussière selon les essences utilisées.

Caractéristiques principales

• Type : griffe d’entraînement à couronne pour mandrin 4 mors.
• Montage : serrage direct dans les mâchoires du mandrin (pas de cône Morse).
• Compatibilité : mandrins 100 mm MAN100B, MAN100C et NOV100C.
• Diamètre du corps : ≈ 25 mm.
• Diamètre de la couronne de pointes : ≈ 20 mm.
• Fonction : tournage entre pointes, ébauche de pièces lourdes ou de grande taille.
• Avant de l’outil : pointe de centrage + couronne de griffes d’entraînement.

Avec cette griffe d’entraînement lourde Ø25/20 mm, vous disposez d’un accessoire robuste et efficace pour vos mandrins 100 mm, idéal pour sécuriser le tournage des ébauches les plus exigeantes sans multiplier les changements de montage sur le tour.
