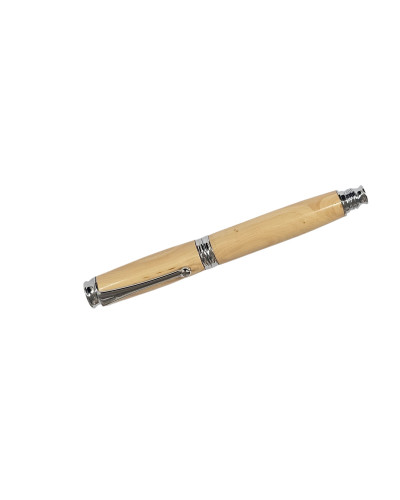

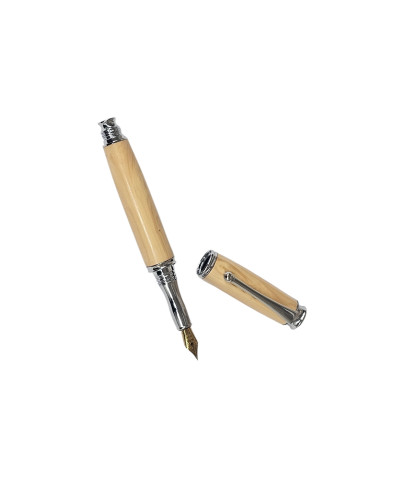

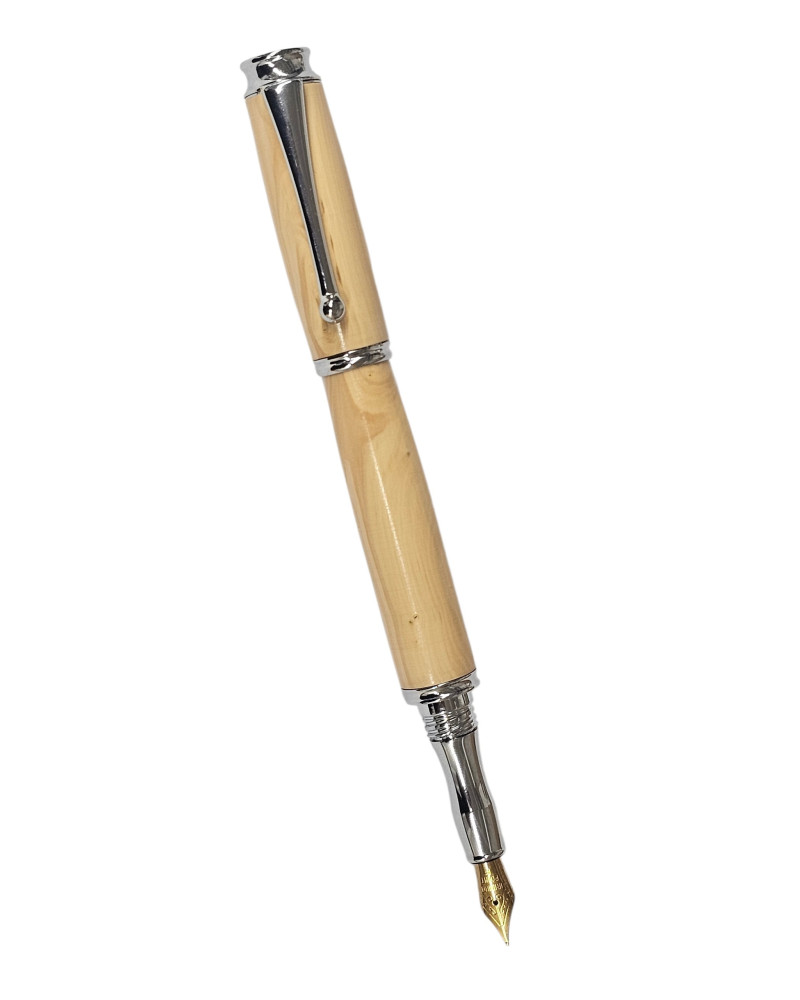

IB697 – Mécanisme stylo plume Elegance finition chrome

IB697 Elegance : créez un stylo plume personnalisé finition chrome

Le IB697 Elegance est un mécanisme destiné à la fabrication d’un stylo plume tourné. Vous réalisez les différentes parties du corps à partir de carrelets en bois, résine, acrylique ou matériaux composites, puis vous assemblez l’ensemble avec les éléments du mécanisme.

Sa finition chrome apporte une esthétique lumineuse et contemporaine. Elle s’associe aussi bien à des bois naturels qu’à des résines colorées et permet de créer un stylo sobre, contrasté ou plus décoratif selon le matériau choisi.

Deux perçages nécessaires : 10 mm et 12,5 mm

La fabrication du mécanisme IB697 nécessite deux diamètres de perçage différents : 10 mm et 12,5 mm. Ces dimensions correspondent aux tubes utilisés pour les différentes parties du stylo et doivent être respectées avec précision.

Un perçage trop large laisserait trop de jeu autour du tube et compliquerait son centrage. À l’inverse, un trou trop étroit pourrait empêcher son montage ou provoquer la fissuration d’un carrelet fragile.

Pour le diamètre de 12,5 mm, utilisez la mèche DB2125 Ø 12,5 mm. Une mèche de 10 mm est également nécessaire pour le second perçage.

BA41 : les bagues adaptées aux mécanismes IB696 et IB697

Après le collage des tubes, le tournage s’effectue sur un mandrin à stylos avec les bagues de calibrage BA41. Ces bagues sont prévues spécifiquement pour les mécanismes Elegance IB696 et IB697.

Elles permettent de positionner correctement les carrelets sur le mandrin et donnent les repères de diamètre nécessaires pour approcher progressivement les dimensions des éléments métalliques du stylo.

Retrouvez les bagues BA41 pour mécanismes Elegance IB696 et IB697.

Préparer correctement les carrelets

Découpez les carrelets en conservant une petite marge de longueur et repérez leur orientation avant séparation. Cette précaution est particulièrement intéressante sur un bois fortement veiné ou sur un carrelet en résine présentant un motif continu : elle permet de conserver une continuité visuelle entre les différentes parties du stylo.

Le perçage peut être effectué sur une perceuse à colonne équipée d’un dispositif de maintien adapté ou directement sur le tour à bois. Dans ce second cas, le carrelet est maintenu dans un mandrin tandis que la mèche avance depuis la contre-pointe à l’aide d’un mandrin de perçage.

Conseils pour les perçages de 10 et 12,5 mm

Travaillez avec des mèches bien coupantes et avancez progressivement. Sortez régulièrement la mèche afin d’évacuer les copeaux et de limiter l’échauffement, particulièrement lors des perçages profonds.

Dans le bois, ralentissez l’avance à proximité de la sortie du carrelet pour réduire le risque d’éclatement. Avec une résine ou un acrylique, surveillez davantage encore la température : un échauffement important peut détériorer le matériau et nuire à la précision du trou.

Il n’est généralement pas nécessaire d’utiliser de l’eau pour ce type de perçage. Une vitesse adaptée, des passes progressives et une bonne évacuation des copeaux sont les points essentiels.

Coller les tubes sans compromettre l’alignement

Une fois les trous réalisés, nettoyez soigneusement leur intérieur puis effectuez un montage à blanc des tubes. Cette vérification simple permet de détecter immédiatement un problème avant l’application de la colle.

Répartissez ensuite la colle autour du tube et accompagnez son insertion par un léger mouvement de rotation afin de favoriser une répartition régulière. Le tube doit rester entièrement à l’intérieur du carrelet.

Respectez le temps de durcissement de la colle avant de poursuivre les opérations.

Dresser les extrémités des carrelets

Après collage, les extrémités doivent être dressées proprement et perpendiculairement aux tubes. Une préparation précise à ce stade facilite considérablement l’assemblage final et permet d’obtenir des raccords nets entre les pièces tournées et les éléments métalliques finition chrome.

Retirez uniquement la matière nécessaire pour arriver au niveau du tube, sans le raccourcir inutilement.

Montage sur le mandrin à stylos avec les BA41

Placez les carrelets sur le mandrin à stylos avec les bagues BA41 dans l’ordre correspondant au mécanisme. Les éléments doivent être immobilisés correctement, mais sans serrage excessif.

Commencez par mettre les carrelets au rond, puis travaillez progressivement le profil du stylo. Les dernières passes doivent être particulièrement légères lorsque vous approchez du diamètre des bagues.

Quel matériau choisir avec la finition chrome ?

La finition chrome de l’IB697 est particulièrement polyvalente :

• bois très foncés : ils créent un contraste fort avec le chrome ;
• bois clairs : ils donnent un résultat plus discret et lumineux ;
• bois figurés : ils mettent en valeur le caractère artisanal de la réalisation ;
• résines colorées : elles permettent un style plus contemporain ;
• acryliques nacrés ou marbrés : leur brillance s’accorde particulièrement bien avec les éléments chromés ;
• carrelets hybrides bois/résine : ils permettent de créer des pièces véritablement originales.

Un profil à personnaliser selon votre projet

Le mécanisme n’impose pas un seul style de corps. Vous pouvez conserver des lignes relativement droites pour obtenir un stylo sobre et moderne, ou créer une légère courbe pour améliorer la prise en main et donner davantage de personnalité à la réalisation.

Veillez toutefois à préserver suffisamment de matière autour des tubes et à respecter avec précision les diamètres de raccordement aux extrémités.

Conseils pour une coupe propre

Utilisez des outils correctement affûtés ou des plaquettes carbure en bon état. Approchez les dimensions finales avec des passes de plus en plus fines plutôt que de compter sur le ponçage pour enlever une quantité importante de matière.

Sur les résines et les acryliques, des coupes légères réduisent les risques d’éclats et la quantité de ponçage nécessaire.

Ponçage et finition du corps

Poncez progressivement en utilisant des abrasifs adaptés au matériau choisi. Sur le bois, vous pourrez ensuite appliquer la finition correspondant au résultat recherché. Pour la résine et l’acrylique, une progression vers des abrasifs très fins puis un polissage permettent d’obtenir une surface brillante qui s’accorde particulièrement bien avec le chrome.

Évitez de trop poncer les extrémités du carrelet : leur diamètre doit rester cohérent avec celui des éléments métalliques du mécanisme.

Lors du ponçage des résines et acryliques, utilisez une protection respiratoire adaptée et assurez une aspiration efficace des poussières.

Contrôler les raccords avant l’assemblage

Les bagues BA41 constituent votre principal guide de calibrage, mais un contrôle final avec les véritables éléments métalliques du stylo est conseillé avant de retirer les pièces du mandrin.

Cette vérification permet d’obtenir une continuité plus propre entre la surface tournée et les composants chromés et évite les petites marches perceptibles au toucher.

Assemblage final du stylo plume

Une fois la finition terminée, retirez les différentes parties du mandrin et procédez au montage du mécanisme. Une presse à stylos ou un dispositif équivalent facilite l’assemblage en maintenant les pièces correctement alignées.

Appliquez la pression progressivement et toujours dans l’axe des tubes. Si une pièce commence à entrer de travers, arrêtez immédiatement afin d’éviter d’endommager le mécanisme ou le corps tourné.

Matériel nécessaire pour réaliser le stylo IB697

• 1 mécanisme IB697 Elegance finition chrome ;
• des carrelets en bois, résine, acrylique ou matériau composite ;
• 1 mèche Ø 10 mm ;
• 1 mèche DB2125 Ø 12,5 mm ;
• les bagues de calibrage BA41 ;
• un mandrin à stylos ;
• une colle adaptée au collage des tubes ;
• des outils de tournage ;
• des abrasifs adaptés au matériau choisi ;
• une finition ou un système de polissage ;
• une presse à stylos ou un dispositif de montage adapté.

Caractéristiques principales

• Référence : IB697
• Type : mécanisme pour stylo plume
• Gamme : Elegance
• Finition : chrome
• Diamètres de perçage : 10 mm et 12,5 mm
• Bagues de calibrage : BA41
• Mèche 12,5 mm : DB2125
• Montage pour le tournage : mandrin à stylos
• Matériaux possibles : bois, résine, acrylique et carrelets composites adaptés au tournage
